- 国际输入电压范围
- 体积小、重量轻、效率高
- 保护特性：短路/过载/过压
- 风冷
- 带开机显示（LED）
- 空载功耗低
- 100%满载燃烧测试
- 2年质量保证

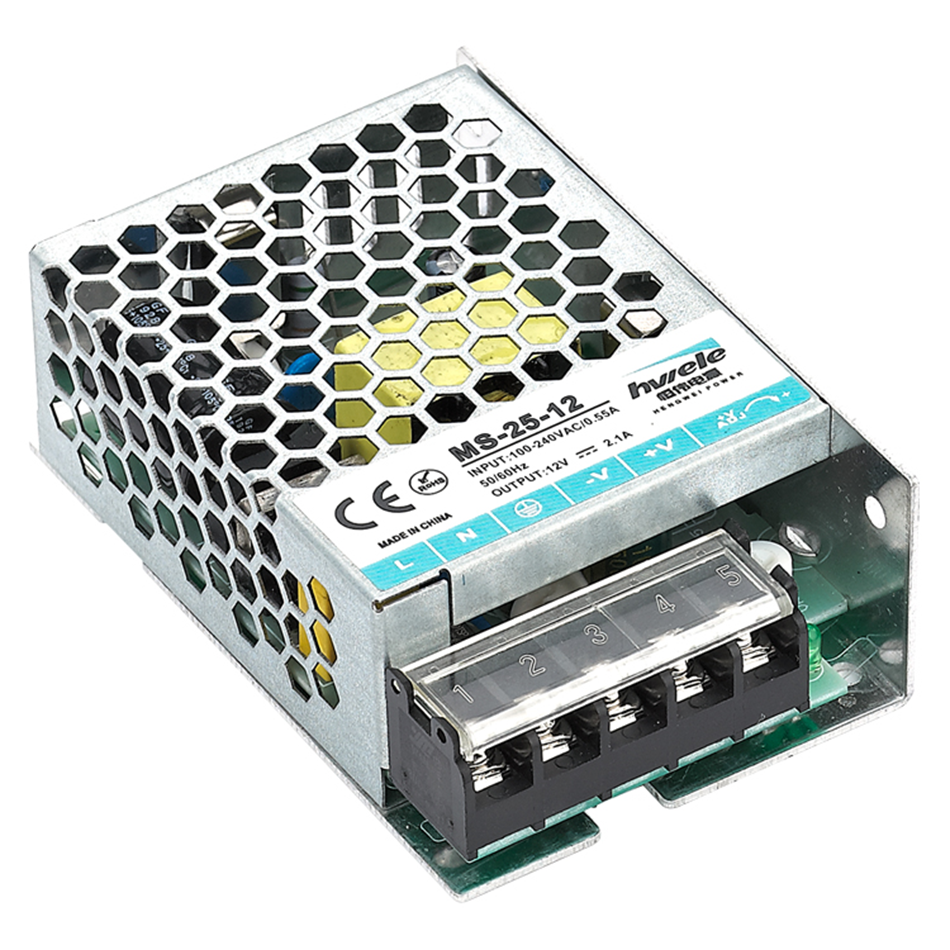

MS-25W系列是一款25W单路输出封闭式电源，采用30mm薄型设计，采用全局电压输入，全系列提供12V、15V、24V、27V输出。金属网状外壳的设计赋予其优异的低电磁发射干扰，并增强了散热能力，使MS-25W可以在-20°C至+60°C的温度范围内运行而无需风扇。
特征 ：国际输入电压范围
体积小、重量轻、效率高
保护特性：短路/过载/过压
风冷
带开机显示（LED）
空载功耗低
100%满载燃烧测试
2年质量保证
应用：工业自动化机械
工业控制系统
机电设备
电子仪器、设备和装置
规格
| 模型 | MS-25-12 | MS-25-15 | MS-25-24 | MS-25-27 | |
| 输出 | 直流输出电压 | 12V | 15V | 24V | 27V |
| 输出电压容差 | ±2% | ±1.5% | ±1.5% | ±1.5% | |
| 额定输出电流 | 2.1A | 1. 沙 | 1.1A | 1.0A | |
| 输出电流范围 | 0~2.1A | 0~1.SH | 0~1.1A | 0~1.0A | |
| 输出功率 | 24W | 24W | 24W | 27W | |
| 纹波噪声 | 120mVp-p | 150mVp-p | 240mVp-p | 300mVp-p | |
| 直流电压可调范围 | -9%~+10% | -9%~+10% | -9%~+10% | -9%~+10% | |
| 启动、上升、保持时间 | 800ms、50ms、20ms/230VAC | ||||
| 输入 | 输入电压范围 | 100~240VAC,47~63Hz,141~339VDC | |||
| 交流输入电压 | 0.55A/115VAC 0.35A/230VAC | ||||
| 效率 | 0.845 | 0.845 | 0.86 | 0.86 | |
| 浪涌电流 | 冷启动电流40A/230VAC | ||||
| 漏电流 | <0.5mA/240VAC | ||||
| 保护 | 过载保护 | 额定输出功率的 110% 至 150% 时启动过载保护 | |||
| 保护模式：隔离模式下，异常情况消除后负载可自动恢复 | |||||
| 过压保护 | 额定输出电压的120%~150%启动过压保护 | ||||
| 保护模式：隔离模式下，异常情况解除后可自动恢复 | |||||
| 环境 | 工作温度、湿度 | -20℃~+60℃，20%~90%RH | |||
| 储存温度及湿度 | -40℃~+85℃，10%~95%RH 无凝结 | ||||
| 承受振动 | 10~500Hz，2G 10分钟/1个周期，持续时间60分钟，每个轴 | ||||
| 安全 | 耐电压 | I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | I/P-O/P、I/P-FG、O/P-FG：100M 欧姆/500VDC | ||||
| 适合标准 | 安全标准 | 符合UL 60950-1、CB(IEC 60950-1)、GB4943 | |||
| EMC标准 | 符合EN55022(CLSPR22)A级、EN61000-3-2、EN55024、EN61000-6-1 | ||||
| 其他的 | 方面 | 88*58*30mm（长*宽*高） | |||
| 重量/包装 | 0.16公斤/100个/17公斤/0.029立方米/1.04立方英尺 | ||||
| 笔记 | 1、如无特殊说明，所有参数均在230VAC电压输入、额定负载、25℃条件下测量。 2、纹波和噪声电压是在20MHz带宽示波器上测量的，12英寸双绞线端，电容为0.1μ和47μ。 3、容差是电压设定误差、电压调整率和电流调整率之和。 | ||||
尺寸图
框图
