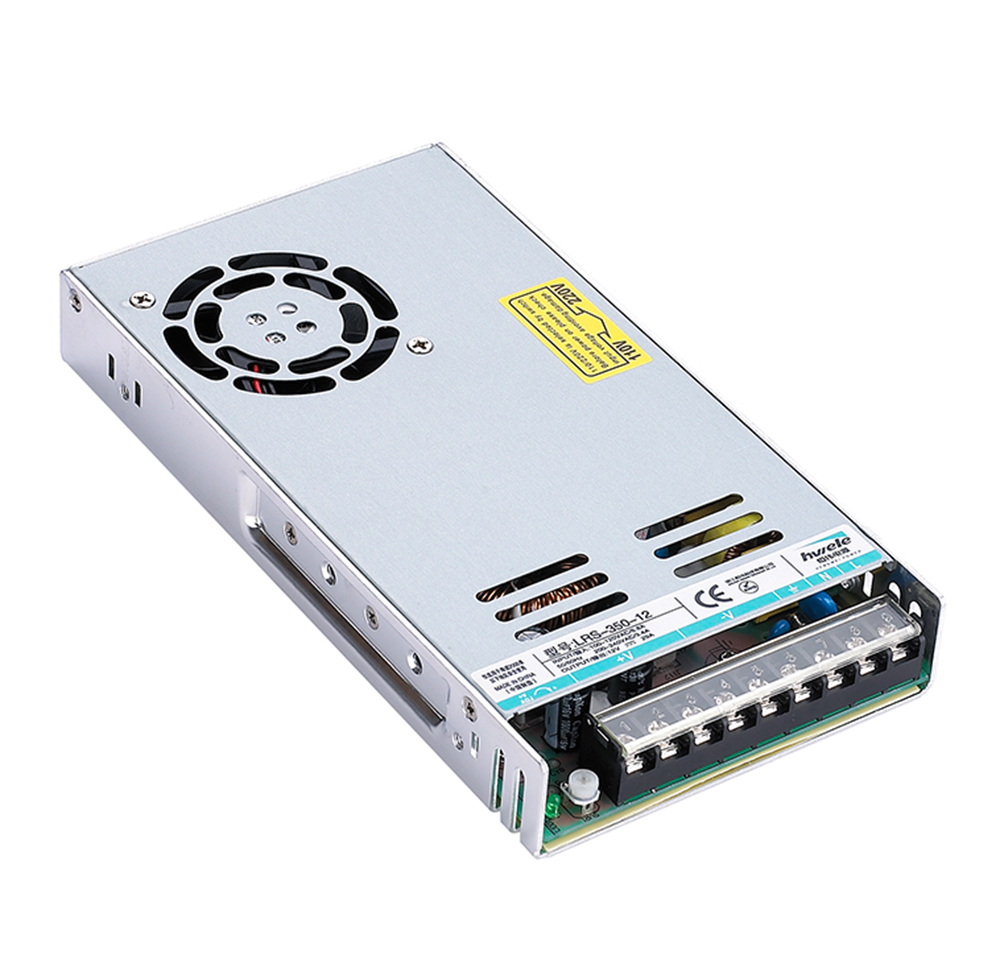

350W Ultra-thin High Power Switch Mode Power Supply| HENGWEI

350W超薄大功率开关电源

通过开关切换交流电压输入范围
可承受300VAC浪涌输入5秒
体积小（1U低壳），重量轻
保护特性：短路/过载/过压/过温
带直流风扇强制风冷
带风扇开/关控制
低空载功率（<1W）
带开机显示（LED）
100%满载燃烧测试
高效率、长寿命、高可靠性
LED电源指示灯
3年质量保证

获取报价

产品描述

LRS-350W 系列是一款 350W 单输出封闭式电源，采用 30mm 薄型设计，全系列具有 115VAC 或 230VAC 分段输入（通过开关选择）以及 12V、15V、24V、36V 和 48V 输出。

特征：通过开关切换交流电压输入范围
可承受300VAC浪涌输入5秒
体积小（1U低壳），重量轻
保护特性：短路/过载/过压/过温
带直流风扇强制风冷
带风扇开/关控制
低空载功率（<1W）
带开机显示（LED）
100%满载燃烧测试
高效率、长寿命、高可靠性
LED电源指示灯
3年质量保证

应用：工业自动化机械
工业控制系统
机电设备
电子仪器、设备和装置

产品规格

规格

模型		LRS-350-12	LRS-350-15	LRS-350-24	LRS-350-36	LRS-350-48
输出	直流电压	12V	15V	24V	同情	48V
	额定电流	故事	23. 是的	14. 沙	健康	嘘ZA
	电流范围	0~故事	0~23.即	0~14.SH	0~高点	0~sh.FOR
	额定功率	348W	348W	350.4W	349.或	350.4W
	纹波&噪声	150mVp-p	200mVp-p	300mVp-p	400mVp-p	500mVp-p
	直流电压可调范围	±10%	±10%	±10%	±10%	±10%
	电压优良	±2%	±1%	±1%	±1%	±1%
	线性调整率	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
	负载调整率	±1%	±0.5%	±0.5%	±0.5%	±0.5%
	启动、上升、保持时间	启动、上升、保持时间
输入	输入电压范围	输入电压范围
	交流输入电压	6.8A/115VAC 3.4A/230VAC
	效率	0.85	0.86	0.88	0.88	0.89
	浪涌电流	冷启动电流55A/230VAC
	漏电流	<海女/240 菲斯
保护	过载	额定输出功率的 110% 至 140% 时启动过载保护
	过载	保护模式：隔离模式下，断电后可自动恢复正常输出异常情况被消除
	过压保护	额定输出电压的115%~135%启动过压保护
	过压保护	保护模式：隔离模式下，断电后可自动恢复正常输出异常情况被消除
	过温保护	110℃±10℃（RTH3在磁环旁边检测）
	过温保护	保护模式：隔离模式下，温度恢复后可自动恢复恢复正常
特征	风扇开/关控制	RTH3≥50℃风扇开启； ≤40℃风扇关闭
环境	工作温度、湿度	-20℃~+60℃，20%~90%RH
	储存温度及湿度	-40℃~+85℃，10%~95%RH 无凝结
	承受振动	10~500Hz，3G 10分钟/1个周期，持续时间60分钟，每个轴
安全	耐电压	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
安全	隔离电阻	I/P-O/P、I/P-FG、O/P-FG：100M 欧姆/500VDC/25°C/70%RH
合身标准	安全标准	符合 UL 60950-1、IEC/EN 62368
	电磁兼容发射	符合 EN 55032(CISPR 22)B 类、IEC/EN 61000-3-2、A 类
	EMC 抗扰度	符合IEC/EN55035、IEC/EN61000-6-2、IEC/EN61000-4-2、3,4、5,6、8
其他的	方面	21511530mm（长宽高）
其他的	重量/包装	0.76公斤/24个/19.5公斤
笔记	1. 除另有说明外，所有参数均在 230VAC 输入电压、额定负载和 25°C 条件下测量。 2、纹波和噪声电压是在20MHz带宽示波器上测量的，12英寸双绞线端，电容为0.1μ和47μ。 3、精度：电压设定误差、线性调整率、负载调整率。 4、线性调整率测量方法：在额定负载下，从低电压到高电压测试。 5、负载调整率测量方法：0%～100%额定负载。 6、电源应视为系统中部件的一部分，应与终端设备一起确认电磁兼容性。

尺寸图

尺寸图

框图
