- 国际通用全系列交流输入
- 保护类型：短路/过载/过压/过温
- ZCS/ZVS技术降低功率损耗
- 自然风冷
- 安装导轨：TS-35/7.5 或 TS-35/15
- DC OK 继电器被激活
- LED电源指示灯
- 空载功耗：<1W
- 100%满载老化测试
- 3年质量保证

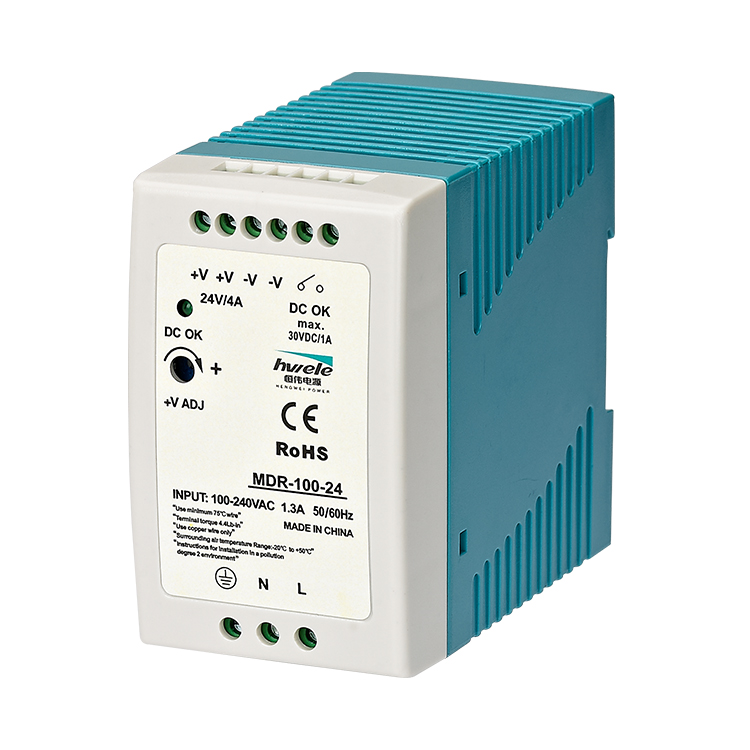

MDR-100W采用塑料外壳设计，能有效防止用户的电气危险，工作效率高达88%，在空气流通的情况下，全系列可在-10°C至60°C的环境温度下工作，具有完善的保护功能，符合家庭自动化、工业控制设备IEC/EN62368-1、IEC/EN55032（CISPR32）认证， IEC/EN61000-3-2) 和其他标准使 MDR-100W 成为极具竞争力的电源解决方案家庭和工业应用。应用：家居控制系统
楼宇自动化
工业控制系统
工厂自动化
机电设备
规格
| 模型 | 耐多药-100-12 | 耐多药-100-24 | 耐多药-100-48 | |
| 输出 | 直流输出电压 | 12V | 24V | 48V |
| 额定输出电流 | 卡哈 | 查安 | 任何 | |
| 输出电流范围 | 0~h.kha | 0~查 | 0~任意 | |
| 额定功率 | 90 和 | 卡托 | 卡托 | |
| 纹波噪声 | 120mvp-p | 150mvp-p | 200mvp-p | |
| 电压调节范围 | 12~15V | 24~30V | 48~56V | |
| 电压精度 | ±1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±1.0% | ±1.0% | ±1.0% | |
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | |
| 启动、上升、保持时间 | 3000ms、50ms、50ms/230VAC 3000ms、50ms、20ms/115VAC（满载时） | |||
| 输入 | 输入电压范围 | 100~240VAC,47~63Hz,141~339VDC | ||
| 功率因数 | PF≧0.95/230VAC PF≧0.98/115VAC(满载) | |||
| 效率 | 0.83 | 0.86 | 0.87 | |
| 交流电 | 1.3A/115VAC，0.8A/230VAC | |||
| 浪涌电流 | 冷启动电流 30A/115VAC，60A/230VAC | |||
| 漏电流 | <1mA/240VAC | |||
| 保护 | 过载保护 | 额定输出功率的105%~150% | ||
| 保护方式：恒流限制，负载异常情况解除后自动恢复 | ||||
| 过压保护 | 15.6~18V | 31. A~连词 | 57.6~64.8V | |
| 保护模式：输出电压关闭，重启后恢复 | ||||
| 过温保护 | 关闭输出电压并自动或重启后恢复 | |||
| 特征 | 直流正常信号 | 继电器触点（最大）：30V/1A 电阻负载 | ||
| 环境 | 工作温度、湿度 | -20℃~+70℃，20%~90%RH | ||
| 储存温度、湿度 | -40℃~+85℃，10%~95%RH 无凝结 | |||
| 温度系数 | ±0.03%/℃(0-50℃) | |||
| 承受振动 | 10~500Hz,2G 10分钟/1个周期，X、Y、Z各60分钟；安装：根据IEC60068-2-6 | |||
| 安全 | 耐电压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||
| 隔离电阻 | I/P-O/P,I/P-FG,O/P-FG:>100M欧姆/500VDC/25℃/70%RH | |||
| 适合标准 | 安全标准 | IEC/EN 62368-1、EN 61558-1 | ||
| 电磁兼容发射 | 符合 IEC/EN55032 (CISPR32) A 类、IEC/EN61000-3-2、A 类 | |||
| EMC 抗扰度 | 符合IEC/EN55035、IEC/EN61000-6-2、IEC/EN61000-4-2、3、4、5、6、8 | |||
| 其他的 | 方面 | 55*90*100毫米（宽*高*深） | ||
| 重量/包装 | 0.42公斤/30件/13.6公斤/0.82立方英尺 | |||
| 笔记 | 1. 除非另有说明，所有参数除特殊说明外均在 230VAC 电压输入、额定负载、25°C 条件下测量。 2. 纹波和噪声电压是在 20MHz 带宽示波器上测量的，采用 12 英寸双绞线端，电容为 0.1μ 和 47μ。 3. 精度：包括设置误差、线性调整率和负载调整率。 4.电源被认为是一个单独的组件，但最终的电源仍然需要与终端结合在一起设备进行电磁兼容性相关确认。 5. 启动时间是在冷启动时测量的，频繁开关可能会导致启动时间较长。 6、低电压输入情况下，输出需要降额。详情请参见输出降额曲线。 | |||
框图
DC OK 继电器已触发
| 触点闭合 | 电源/DC正常 |
| 联系方式打开 | 电源关闭或直流故障 |
| 联系方式（最大） | 30V/1A阻性负载 |
