- 无风扇超薄设计，100W自然风冷
- 输入电压范围：可选220VAC(200VAC~240VAC)或110VAC(100~120VAC)
- 温度适应性（-20℃/+60℃）
- 高效率 极低发热量、高功率密度、高可靠性
- 全面的保护功能：短路/过载/过流
- 全防护铝制外壳，全灌胶，符合IP65/IP67防护等级，室内/室外安装
- 适用于干燥、潮湿、多雨环境
- 100%满负荷烧机测试
- 2年质量保证

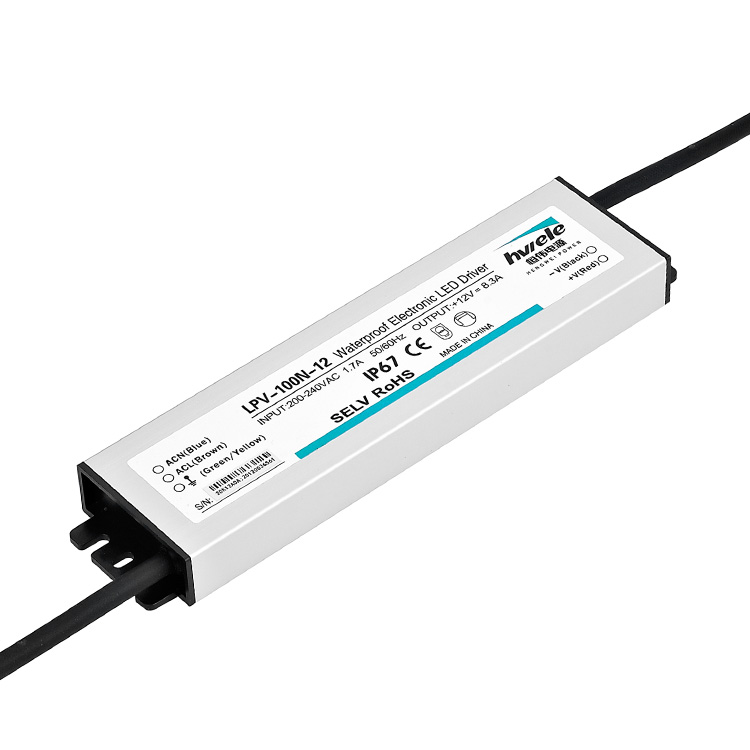

LPV-100N系列是100W防水恒压型单输出电源，输入交流范围可选择220VAC或110VAC，先进的电路设计，峰值效率高达88%；高效率、极低的发热量，使该系列电源体积可以大大缩小，满足不同用户的应用场景，更适合对体积要求非常高的场合。
特征 ：无风扇超薄设计，100W自然风冷 输入电压范围：可选220VAC（200VAC~240VAC）或110VAC（100~120VAC） 温度适应性（-20℃/+60℃） 高效率 发热量极低，功率密度高，可靠性高 全面保护功能：短路/过载/过流 全保护铝制外壳，全灌胶，符合IP65/IP67防护等级，室内/室外安装 适用于干燥、潮湿、多雨环境100%满负荷烧机测试 2年质量保证应用：LED路灯
LED洗墙灯
LED庭院灯
LED温室照明
LED泛光灯
规格
| 模型 | LPV-100N-12 | LPV-100N-24 | |
| 输出 | 直流输出电压 | 12V | 24V |
| 负载额定输出电流(CC) | 8.为了 | 4. 是的 | |
| 额定输出功率 | 100.8W | 100.8W | |
| 纹波噪声（最大） | 150mVp-p | 250mVp-p | |
| 电压精度 | ±2% | ±2% | |
| 线性调整率 | ±0.5% | ±0.5% | |
| 负载调整率 | ±2% | ±2% | |
| 启动、上升、保持时间25°C | 500ms、10ms、10ms/230VAC（满载） | ||
| 动负载特性 | 测试条件：负载≥20Hz动态跳变。跳跃范围：负载额定电流6%~100% | ||
| 纹波<500mVp-p（动负载纹波小于额定电压的5%，无明显 可闻噪声，输入功率稳定，不闪烁） |
|||

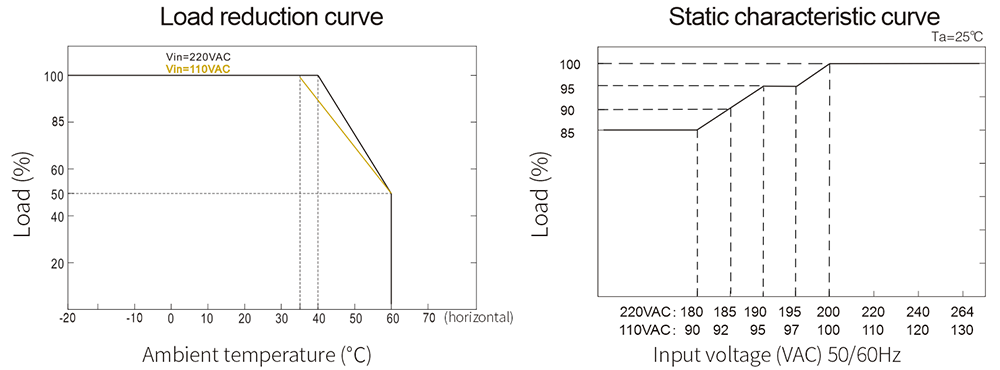

| 输入 | 工作电压范围 | 可选220VAC(200~240VAC)或110VAC(100~120VAC)(参考降额曲线) | |
| 额定工作电压 | 可选220VAC±15%/110VAC±15% | ||
| 频率范围 | 47~63赫兹 | ||
| 输入电流 | <1.Hay/110 Fez；<0.S/230 Fez； | ||
| 功率因数 | PF≥0.60/110VAC，PF≥0.50/230VAC（满载） | ||
| 效率 | 88%（满载，输入230VAC，无线路损坏） | ||
| 浪涌电流 | 冷启动电流<50A/230VAC | ||
| 漏电流 | <0.75mA/240VAC | ||
| 保护 | 过流保护 | 额定输出电流的110%~115%启动过流保护 | |
| 当接近设定的过流阈值时，输出电压迅速下降， 进入隔离保护状态。负载后可自动恢复 异常情况被消除 |
|||
| 过载保护 | 额定输出电流的110%~115%启动过载保护 | ||
| 当接近过载功率阈值时，负载电流和电压迅速下降 并进入隔离保护状态。负载后可自动恢复 异常情况被消除 |
|||
| 短路保护 | 当由于负载异常导致负载阻抗为0欧姆时，系统进入 隔离保护状态，可长时间短路 |
||
| 异常情况消除后负载可自动恢复 | |||
| 环境 | 工作温度 和湿度 |
-20℃~+60℃； 20%~90%RH，无凝露 | |
| 储存温度 和湿度 |
-40℃~+85℃； 10% 至 95%RH，非凝结 | ||
| 最大外壳 温度 |
65℃（环境温度25℃时测量） | ||
| 抗冲击性 和影响 |
10Hz~500Hz，加速度2G 10分钟/1个周期，持续时间60分钟，X、Y、Z轴6个扫描周期 | ||
| 安全 | 绝缘强度和 漏电流 |
I/P~O/P：1.5KVAC/<10mA； I/P~FG : 1.5KVAC/ < 10mA;O/P~FG : 0.5KVDC/ < 10mA | |
| 绝缘阻抗 | 输入输出：10MΩ；输入及外壳：10MΩ；输出和外壳：10MΩ | ||
| 其他的 | 方面 | 220*54*21mm(长*高*宽) | |
| 重量/包装 | 0.5公斤/40件/20.6公斤/0.8立方/0.023立方米 | ||
| 设计平均无故障时间 | 25°C、100,000 小时、MIL-217 方法 2 成分应力法 | ||
| 设计电解 电容器寿命 |
>2年（测试条件：环境温度50℃，输入230Vac，参考降额 详细曲线） |
||
| 笔记 | 1、如无特殊说明，所有参数均在230VAC电压输入、额定负载、25℃条件下测量。 2、纹波和噪声电压是在20MHz带宽示波器上测量的，12英寸双绞线端，电容为0.1μ和47μ。 3、电压精度包括：电压设定误差、线性调整率和负载调整率（电压为电源端口的测试值） 4、线性调整率测量方法：在额定负载下，从低电压到高电压测试（电压为电源端口的测试值）。 5、负载调整率测量方法：0%至100%额定负载（电压为电源端口测试值）。 6、电源应视为系统中部件的一部分，应与终端设备一起确认电磁兼容性。 | ||

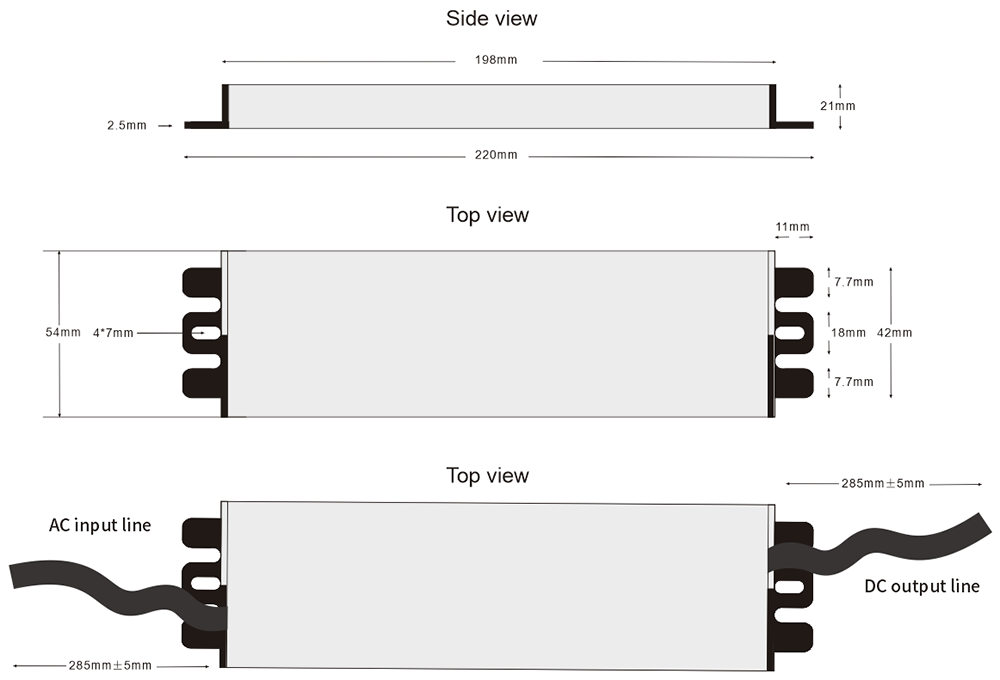

尺寸图

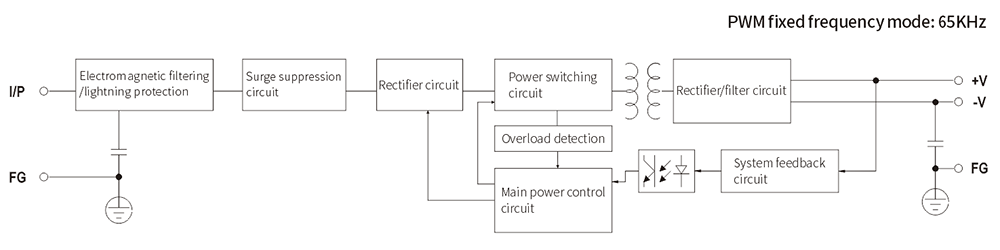

框图
