- 通过开关切换交流电压输入范围
- 可承受300VAC浪涌输入5秒
- 体积小（1U低壳），重量轻
- 保护特性：短路/过载/过压/过温
- 风冷
- 低空载功率（<1W）
- 带开机显示（LED）
- 100%满载燃烧测试
- 高效率、长寿命、高可靠性
- LED电源指示灯
- 2年质量保证

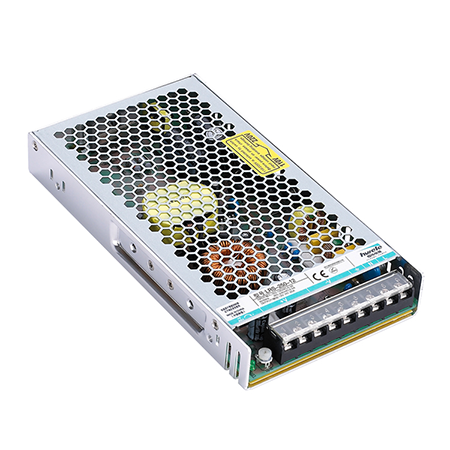

LRS-250E 系列是一款 250W 单输出封闭式电源，采用 30mm 薄型设计，全系列具有 115VAC 或 230VAC 分段输入（通过开关选择）和 12V、15V、24V、36V 和 48V 输出。
特征 ：
应用：
规格
| 模型 | LRS-250E-12 | LRS-250E-15 | LRS-250E-24 | LRS-250E-36 | LRS-250E-48 | |
| 直流电压 | 12V | 15V | 24V | 同情 | 48V | |
| 额定电流 | 20A | 16A | 10A | T·塔哈 | 卡 | |
| 电流范围 | 0~20A | 0~16A | 0~10A | 0~t.塔哈 | 0~哈 | |
| 额定功率 | 240W | 240W | 240W | 240.1W | 240W | |
| 纹波&噪声 | 150mVp-p | 200mVp-p | 300mVp-p | 400mVp-p | 500mVp-p | |
| 直流电压可调范围 | ±10% | ±10% | ±10% | ±10% | ±10% | |
| 输出 | 电压优良 | ±2% | ±1% | ±1% | ±1% | ±1% |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 启动、上升、保持时间 | 800ms、50ms、16ms/230VAC（满载时） | |||||
| 输入 | 输入电压范围 | 100~120VAC/200~240VAC,47~63Hz,282~339VDC | ||||
| 交流输入电压 | 5.0A/115VAC 2.5A/230VAC | |||||
| 效率 | 0.87 | 0.88 | 0.89 | 0.89 | 0.9 | |
| 浪涌电流 | 冷启动电流55A/230VAC | |||||
| 漏电流 | <海女/240 菲斯 | |||||
| 保护 | 过载 | 额定输出功率的 110% 至 140% 时启动过载保护 | ||||
| 保护模式：隔离模式下，异常情况消除后可自动恢复正常输出 | ||||||
| 过压保护 | 额定输出电压的115%~135%启动过压保护 | |||||
| 保护模式：隔离模式下，异常情况消除后可自动恢复正常输出 | ||||||
| 过温保护 | 110℃±10℃（RTH3在磁环旁边检测） | |||||
| 保护模式：隔离模式下，温度恢复正常后可自动恢复 | ||||||
| 环境 | 工作温度、湿度 | -20℃~+60℃，20%~90%RH | ||||
| 储存温度及湿度 | -40℃~+85℃，10%~95%RH 无凝结 | |||||
| 承受振动 | 10~500Hz，3G 10分钟/1个周期，持续时间60分钟，每个轴 | |||||
| 安全 | 耐电压 | I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||
| 隔离电阻 | I/P-O/P、I/P-FG、O/P-FG：100M 欧姆/500VDC/25°C/70%RH | |||||
| 适合标准 | 安全标准 | 符合 UL 60950-1、IEC/EN 62368 | ||||
| 电磁兼容发射 | 符合 EN 55032(CISPR 22)A 类、IEC/EN 61000-3-2、A 类 | |||||
| EMC 抗扰度 | 符合IEC/EN55035、IEC/EN61000-6-2、IEC/EN61000-4-2、3,4、5,6、8 | |||||
| 其他的 | 方面 | 215*115*30mm（长*宽*高） | ||||
| 重量/包装 | 0.66公斤/24个/16.8公斤/0.027立方米/0.96立方英尺 | |||||
| 笔记 | 1. 除另有说明外，所有参数均在 230VAC 输入电压、额定负载和 25°C 条件下测量。 2、纹波和噪声电压是在20MHz带宽示波器上测量的，12英寸双绞线端，电容为0.1μ和47μ。 3、精度：电压设定误差、线性调整率、负载调整率。 4、线性调整率测量方法：在额定负载下，从低电压到高电压测试。 5、负载调整率测量方法：0%～100%额定负载。 6、电源应视为系统中部件的一部分，应与终端设备一起确认电磁兼容性。 | |||||
尺寸图
框图
