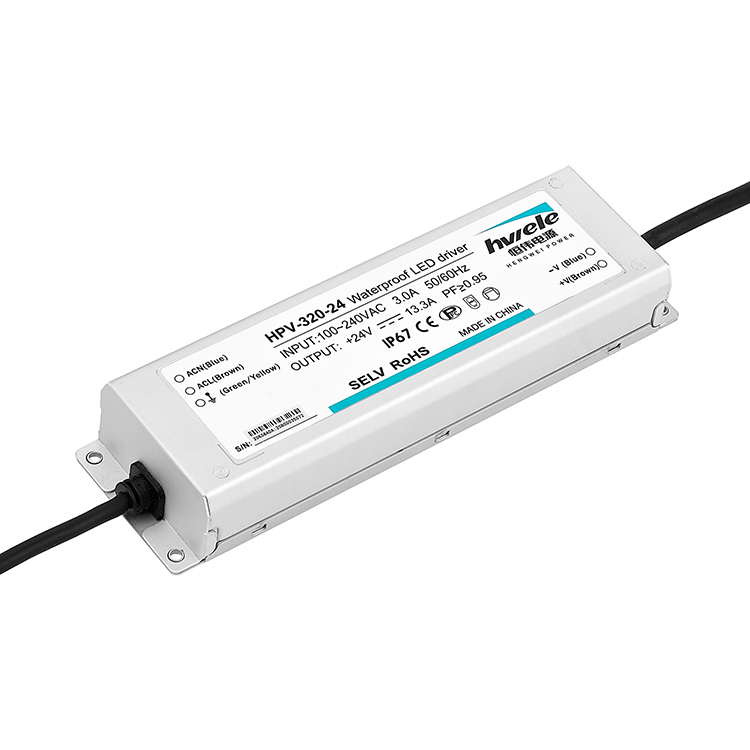

HPV-320系列是一款320W单路输出LED电源，以恒流、恒压为主要设计特点。可选三合一调光功能，采用全球通用交流输入电压范围、主动式PFC电路和先进的电源转换系统，此外峰值效率高达92.5%，内置105°C长寿命知名品牌电解电容，使得该系列产品在-30°C至+70°C自然风冷下可长时间可靠运行。特征 ：宽电压范围输入（100VAC~240VAC） 卓越的温度适应性（-30℃~+70℃） 空载功耗小于0.8W 无风扇设计，320W自然风冷 先进的主动式PEC（PF>0.98） 全面的保护功能：短路/过载/过压/过温 针对电磁干扰敏感的控制系统和设备的冗余EMC设计 全防护铝制外壳，全灌水，满足IP65/IP67防护等级额定值，可以安装在室内或户外 适用于干燥、潮湿、多雨环境 功能可选：三合一调光（dim-to-off）（参见调光功能介绍） 100%满载烧毁测试 高效率、高功率密度、长寿命、高可靠性 3年质量保证应用：LED路灯
LED洗墙灯
LED庭院灯
LED温室照明
LED泛光灯
电子仪器、设备和装置
规格
| 模型 | HPV-320-12 | HPV-320-24 | |
| 输出 | 输出直流电流 | 12V | 24V |
| 恒流范围 （负载CV模式） |
无恒流功能 | 16~24V | |
| 恒流 （负载CV模式） |
无恒流功能 | 13.7A±0.5A | |
| 额定输出电流 （加载CC模式） |
猫 | 13.为了 | |
| 额定输出功率 | 320f | 321.6W | |
| 纹波噪声（最大） | 200mVp-p | 240mVp-p | |
| 电压精度 | ±2% | ±2% | |
| 线性调整率 | ±0.5% | ±0.5% | |
| 负载调整率 | ±2% | ±2% | |
| 启动、上升、保持时间25°C | 500ms、100ms、10ms/230VAC 1000ms、100ms、10ms/115VAC（满载时） | ||
| 输入 | 动负载特性 | 测试条件：负载≥20Hz动态跳变。跳跃范围：负载额定电流0.07%~100% | |
| 纹波<1000mVP-P(动态负载纹波小于额定电压的5%， 无明显可闻噪声，输入功率稳定，不闪烁） |
|||
| 工作电压范围 | 100~240VAC，141~339VDC（参考降额曲线）； （可承受300VAC浪涌输入 5秒无损坏） |
||
| 额定电压范围 | 100VAC~240VA(参考降额曲线) | ||
| 频率范围 | 47赫兹~63赫兹 | ||
| 输入电流 | <A/115菲斯;<1.Kha/230Fez;<1.Akha/270Fez | ||
| 功率因数 | PF≥0.99/115VAC,PF≥0.98/230VAC(满载) | ||
| 效率 | 92.5%（满载，输入230VAC，无线损） | ||
| 浪涌电流 | 冷启动电流45A/230VAC | ||
| 漏电流 | <0.哈克马/阿瓦克 | ||
| 保护 | 过压保护 | 额定输出电流的95%~108%，启动过流保护 | |
| 恒流限制，异常情况后负载可自动恢复 已删除 |
|||
| 过流保护 | 额定输出电压的115%~120%启动过压保护 | ||
| 关闭输出电压，重启即可恢复 | |||
| 过温保护 | 95°C±10°C（恒温器靠近PFCA散热器） | ||
| 关闭输出电压，重启即可恢复 | |||
| 短路保护 | 当负载异常导致负载阻抗为0时，系统进入短路状态 保护模式，可长时间短路 |
||
| 恒流限制，异常情况后负载可自动恢复 已删除 |
|||
| 环境 | 工作温度 和湿度 |

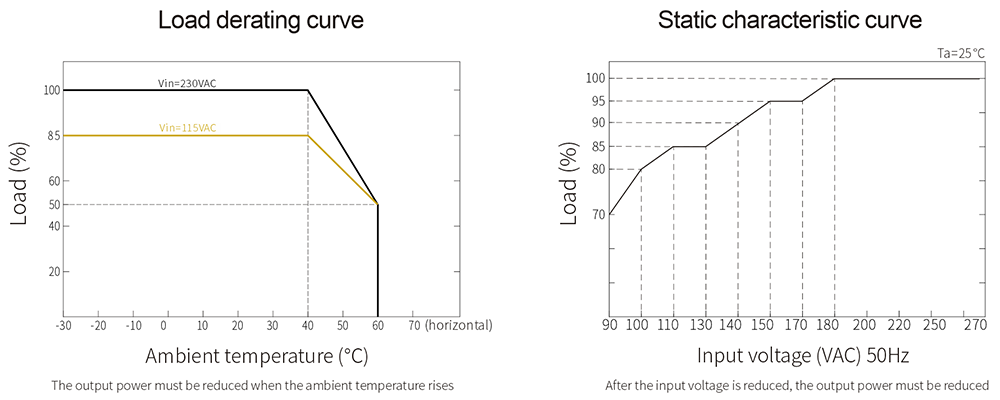

-30℃~+70℃； 20%~90%RH，无凝露 （警告：工作温度请参考负载降额曲线） |
|
| 储存温度和 湿度 |
-40℃~+85℃； 10%~95%，无凝露 | ||
| 最大外壳 温度 |
80℃（环境温度25℃时测量） | ||
| 抗冲击性和 影响 |
10Hz~500Hz，加速度2G 10分钟/1个周期，持续时间60分钟，X、Y、Z轴6个扫描周期 | ||
| 安全 | 绝缘强度和 漏电流 |
I/P~O/P：3KVAC/10mA； I/P~FG：1.5KVAC/10mA；输出功率~FG：0.5KVDC/10mA | |
| 绝缘阻抗 | 输入输出：10MΩ；输入及外壳：10MΩ；输出和外壳：10MΩ | ||
| 接地电阻 | 32A/1 分钟（UL 认证型号为 40A/2 分钟）；接地电阻<0.1欧姆 | ||
| 合身标准 | 安全标准 | 符合EN 61347-1、GB 19510 | |
| 电磁兼容发射 | 符合EN 55015(CISPR 22)B级、GB/17743 B级、GB17625.1、EN61000-3-2、-3 | ||
| EMC 抗扰度 | 符合EN61000-4-2、3、4、5、6、8、11 | ||
| 其他的 | 方面 | 245*72*38mm（长*宽*高） | |
| 包裹 | 1.3公斤/15个/20.5公斤/0.92立方英尺/0.026立方米 | ||
| 设计平均无故障时间 | 25°C、100,000 小时、MIL-217 方法 2 成分应力法 | ||
| 重量/包装 | >5年（测试条件：环境温度50℃，输入230VAC，参考降额 详细曲线） |
||
| 笔记 | 1. 除非另有说明，所有参数均在 230VAC 电压输入、额定负载和 25°C 条件下测量。 2、纹波和噪声电压在20MHz带宽示波器上测试，12英寸双绞线端，电容0.1μ和47μ。 3、电压精度包括：电压设定误差、线性调整率和负载调整率（电压为电源端口的测试值） 4、线性调整率测量方法：在额定负载下，从低电压到高电压测试（电压为电源端口测试值） 5、负载调整率测量方法：从0%到100%额定负载（电压为电源端口测试值） 6、电源应视为系统中部件的一部分，应结合终端设备确认电磁兼容性；该规范涉及仅对本产品负责的 EMC 标准。 | ||

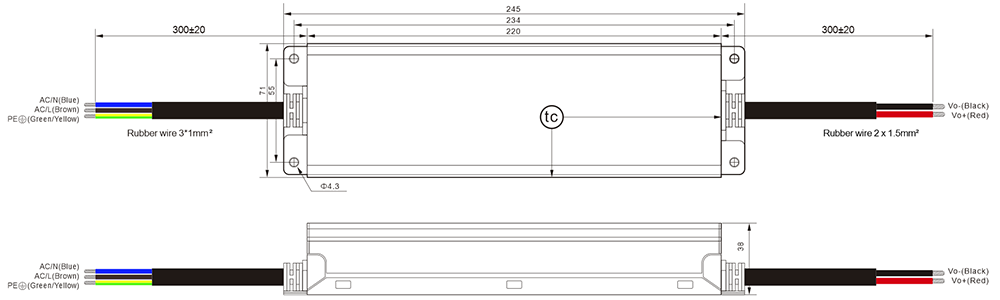

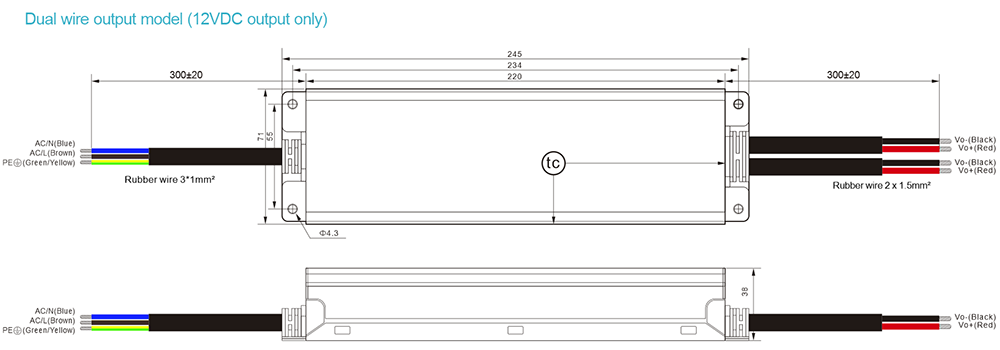

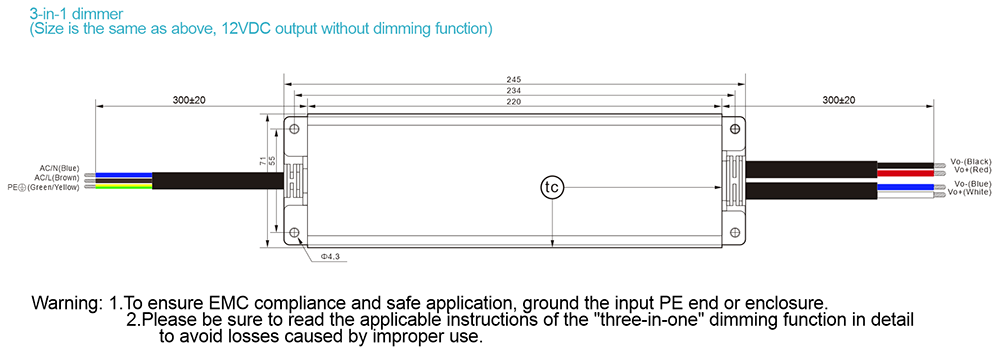

尺寸图

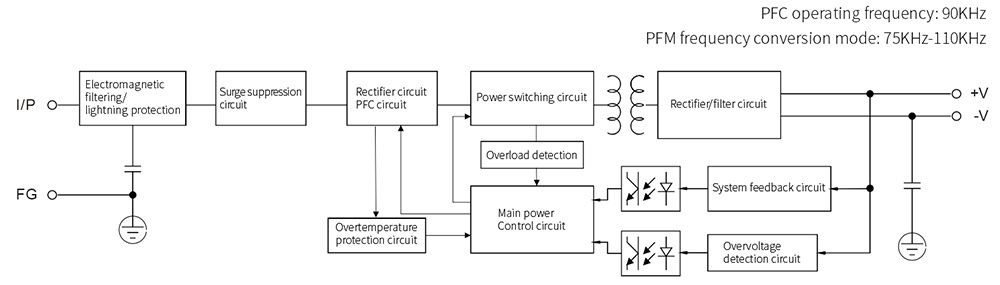

框图

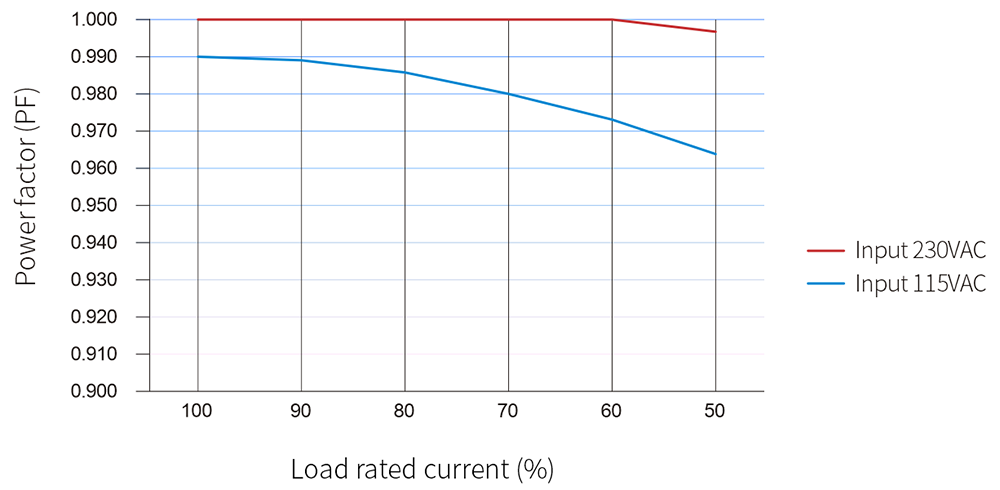

功率因数特性曲线
