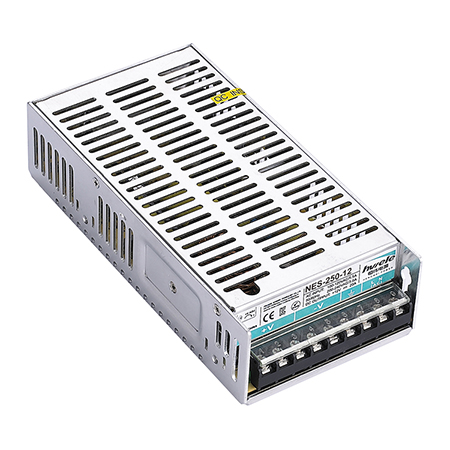

250W NES-250 Ultra-Compact Enclosed Power Supplies

产品描述

NES-250W系列是一款250W单路输出电源，采用48mm薄型设计，采用全局电压输入，全系列提供12V、15V、24V、36V、48V输出，效率高达87%，金属外壳设计使其具有优异的低电磁发射干扰，并加强了散热能力。 NES-250W无需风扇即可在-20°C至+60°C的温度范围内运行。

特征：交流输入电压范围由开关切换
体积小、重量轻、效率高
保护特性：短路/过载/过压/过温
自然风冷
带开机显示（LED）
100%满载燃烧测试
LED电源指示灯
3年质量保证应用：工业自动化机械
工业控制系统
机电设备
电子仪器、设备和装置
家用电器

产品规格

规格

模型		NES-250-12	NES-250-15	NES-250-24	NES-250-36	NES-250-48
输出	直流输出电压	12V	15V	24V	同情	48V
	输出电压容差	±2%	±1.5%	±1%	±1%	±1%
	额定输出电流	20A	16A	10A	T·H	卡
	输出电流范围	0~20A	0~16A	0~10A	0~T.H	0~哈
	输出功率	240W	240W	240W	241. 或	240W
	纹波噪声	120mVp-p	150mVp-p	240mVp-p	360mVp-p	500mVp-p
	直流电压可调范围	±10%	±10%	±10%	±10%	±10%
	启动、上升、保持时间	1000ms、50ms、30ms/230VAC（满载时）
输入	输入电压范围	100~120VAC/200~240VAC(开关选择),47~63Hz,282~339VDC
	交流输入电压	5.5A/115VAC 3.0A/230VAC
	效率	0.83	0.84	0.85	0.87	0.87
	冲击电流	冷启动电流 40A/115VAC 60A/230VAC
	漏电流	<3.5mA/240VAC
保护	过载保护	固定输出功率的 110% 至 135% 时启动过载保护
		保护模式：隔离模式下，出现异常情况后可自动恢复正常输出已删除
	过压保护	额定输出电压的115%~135%启动过压保护
		保护模式：隔离模式下，出现异常情况后可自动恢复正常输出已删除
	过温保护	95°C±5°C（TSW1在功率晶体管的散热器上检测）
		保护方式：关闭输出，温度恢复正常后自动恢复
环境	工作温度、湿度	-20℃~+60℃； 20%~90%RH
	储存温度及湿度	-40℃~+85℃,10%~95%RH 无凝结
	承受振动	10~500Hz，3G 10分钟/1个周期，持续时间60分钟，每个轴
安全	耐电压	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
	隔离电阻	I/P-O/P、I/P-FG、O/P-FG：100M 欧姆/500VDC/25°C/70%RH
适合标准	安全标准	符合 EN/EN 62368-1、KC K 60950-1
	电磁兼容发射	符合 EN 55032(CISPR 22)A 类、IEC/EN 61000-3-2、A 类
	EMC 抗扰度	符合IEC/EN55035、IEC/EN61000-6-2、IEC/EN61000-4-2、3,4、5,6、8
其他的	方面	1999848mm（长宽高）
	重量/包装	0.72公斤/24个/18公斤/0.035立方米/1.24立方英尺
笔记	1. 除另有说明外，所有参数均在 230VAC 输入电压、额定负载和 25°C 条件下测量。 2、纹波和噪声电压是在20MHz带宽示波器上测量的，12英寸双绞线端，电容为0.1μ和47μ。 3、容差是电压设定误差、电压调整率和电流调整率之和。 4、电源应被视为系统中部件的一部分，并应在电磁兼容性方面进行确认与终端设备配合。

尺寸图

尺寸图

框图
