- 超薄设计：宽度35mm（2SU）
- 全球通用交流输入电压范围
- 空闲损耗<1W
- II 级隔离级别
- 可调直流输出电压
- 保护功能：短路/过载/过压
- 自然风冷（工作温度：-30~+60℃）
- 可安装在TS-35/7.5或15上
- LED 指示电源已打开
- 3年质量保证

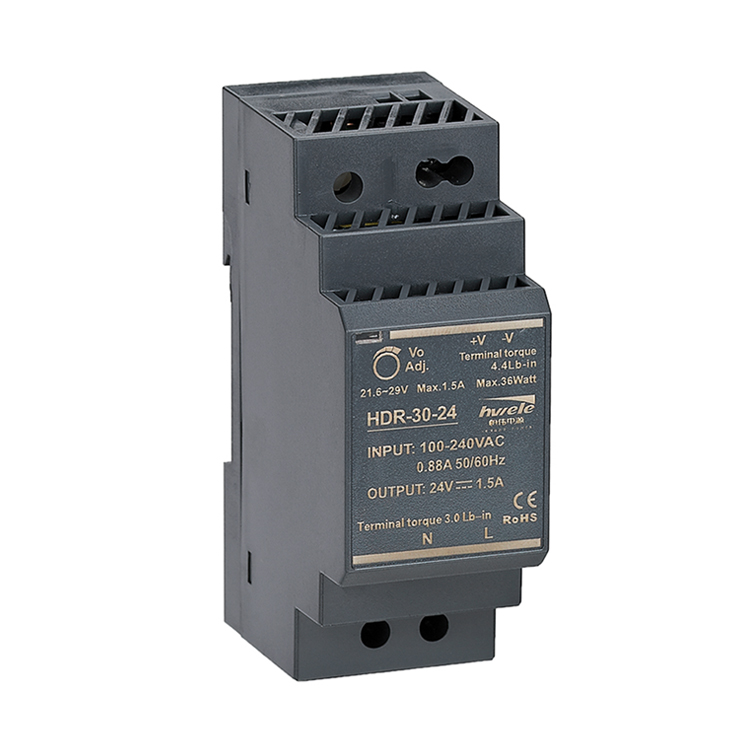

HDR-30W采用塑料外壳设计，可有效防止对用户的电气危害，工作效率高达89%。在空气流通条件下，全系列可在-30℃至60℃环境温度下工作，保护功能齐全，符合家庭自动化、工控设备IEC/EN62368-1、IEC/EN55032（CISPR32）、IEC/EN61000-3-2）等标准认证，使HDR-30W成为极具竞争力的电源适用于家庭和工业应用的解决方案。应用：家居控制系统 楼宇自动化 工业控制系统 工厂自动化 机电设备
规格
| 模型 | HDR-30-12 | HDR-30-15 | HDR-30-24 | HDR-30-48 | |
| 输出 | 直流电压 | 12V | 15V | 24V | 48V |
| 额定电流 | 2.0A | 2.0A | 1.5A | 0.75A | |
| 电流范围 | 0~2.0A | 0~2.0A | 0~1.5A | 0~0.75A | |
| 额定功率 | 24W | 30W | 36W | 36W | |
| 纹波&噪声 | 120mvp-p | 150mvp-p | 240mvp-p | 480mvp-p | |
| 直流电压调节范围 | 10.8~13.8V | 13.5~18V | 21.6~29V | 43.2~55.2V | |
| 耐电压 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 启动、上升、保持时间 | 500ms、50ms、30ms/230VAC 500ms、50ms、12ms/115VAC（满载时） | ||||
| 输入 | 输入电压范围 | 100~240VAC,47~63Hz,141~339VDC | |||
| 效率 | 0.86 | 0.87 | 0.875 | 0.89 | |
| 交流电流 | 0.88A/115VAC 0.48A/230VAC | ||||
| 浪涌电流 | 冷启动电流 25A/115VAC，45A/230VAC | ||||
| 保护 | 过载 | 额定输出功率115%~150% | |||
| 输出电压<50%：打嗝模式，故障排除后自动恢复 | |||||
| 输出电压50%~100%，故障排除后自动恢复 | |||||
| 过电压 | 115~18V | 18.8~22.5V | 30 ~ 36V | 57.6~67.2V | |
| 保护类型：关闭输出，齐纳二极管钳位 | |||||
| 环境 | 工作温度、湿度 | -30℃~+60℃，20%~90%RH | |||
| 储存温度、湿度 | -40℃~+85℃，10%~95%RH 无凝结 | ||||
| 温度系数 | ±0.03%/℃(0-50℃) | ||||
| 承受振动 | 10~500HZ，2G 10min/1cycle，X/Y/Z各60分钟；安装;符合IEC60068-2-6 | ||||
| 安全 | 耐电压 | I/P-O/P:1.5KVAC | |||
| 隔离电阻 | I/P-O/P：100M Ohms/500VDC/25°C/70%RH | ||||
| 适合标准 | 安全标准 | IEC/EN 62368-1、EN 61558-1 | |||
| 电磁兼容发射 | 符合IEC/EN55032（CISPR32) A级，IEC/EN61000-3-2，A级 | ||||
| EMC 抗扰度 | 符合IEC/EN55035，IEC/EN61000-6-2，IEC/EN61000-4-2、3、4、5、6、8 | ||||

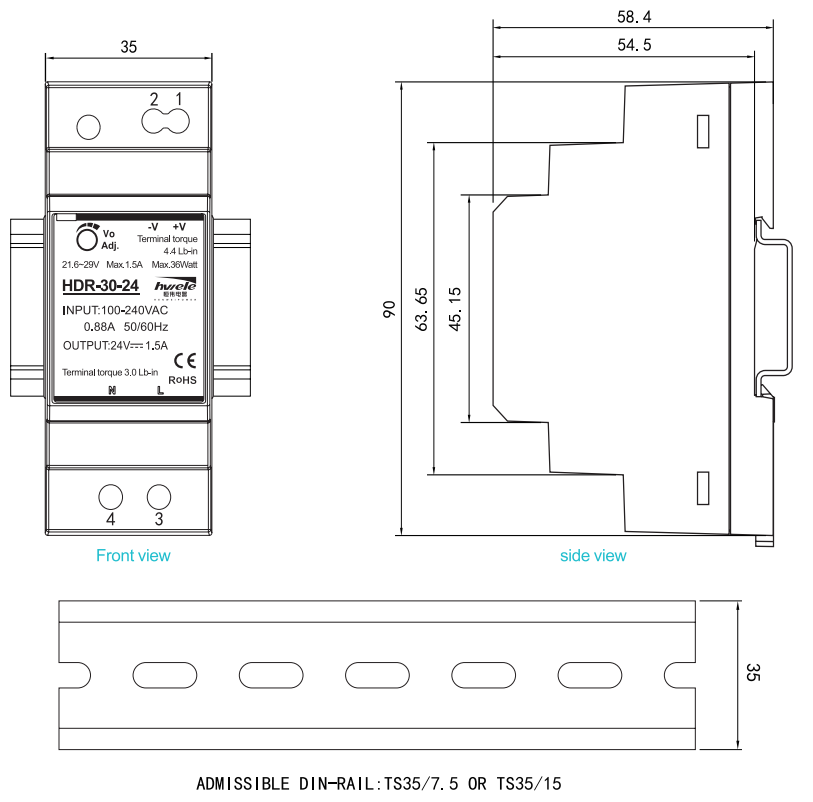

| 其他的 | 方面 | 35*90*54.5mm（宽*高*深） | |||
| 重量/包装 | 0.12公斤/100个/13公斤/0.035立方米/1.24立方英尺 | ||||
| 笔记 | 1. 未特别提及的所有参数均在 230VAC 输入、额定负载、环境温度 25℃ 下测量。 2. 纹波和噪声是在 20MHz 带宽下使用 12″ 双绞线（端接 0.1uf 和 47uf 并联电容器）测量的。 3. 容差：包括设置容差、线路调整率和负载调整率。 | ||||

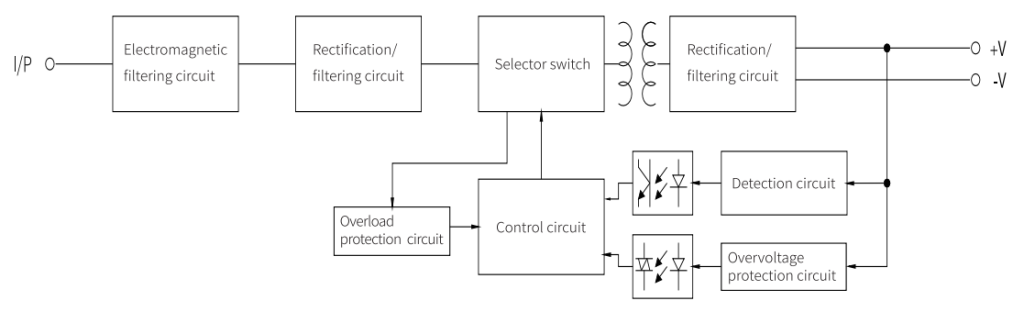

框图
