- 通用交流输入范围（90~264VAC）
- 保护：短路/过载/过压/过温
- 内置直流风扇强制风冷
- 内置主动PFC功能(PF>0.95)
- 工作海拔可达5000米
- 100%满载老化测试
- 高效率、长寿命、高可靠性
- 3年保修

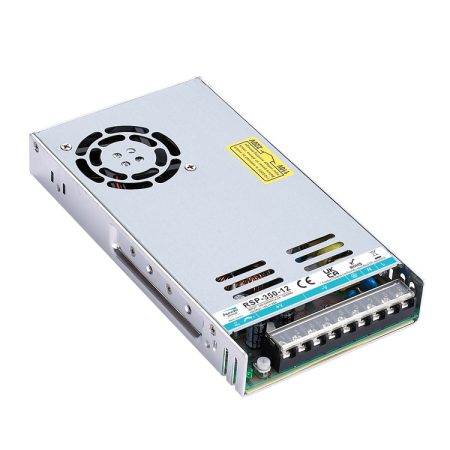

RSP-350是一款350W单输出封闭式交流转直流电源。该系列工作电压为90~264VAC，提供业界最需要的直流输出型号。每个型号均采用内置风扇进行冷却，并可控制风扇速度，工作温度可达 70°C。
特征 ：
通用交流输入范围（90~264VAC）
保护：短路/过载/过压/过温
内置直流风扇强制风冷
内置主动PFC功能(PF>0.95)
工作海拔可达5000米
100%满载老化测试
高效率、长寿命、高可靠性
3年保修
应用：
工厂控制或自动化设备
测试测量仪器
激光相关机器
老化设施
射频应用
规格
| 模型 | RSP-350-12 | RSP-350-24 | RSP-350-48 | |||
| 输出 | 直流电压 | 12V | 24V | 48V | ||
| 额定电压 | 故事 | 14. 沙 | 嘘ZA | |||
| 电流范围 | 0~故事 | 0~14.SH | 0~sh.FOR | |||
| 额定功率 | 348W | 350.4W | 350.4W | |||
| 纹波噪声 | 150mVp-p | 200mVp-p | 240mVp-p | |||
| 电压调节范围 | 10~13.2V | 20~26。周一 | 41~56V | |||
| 电压精度 | ±1.0% | ±1.0% | ±1.0% | |||
| 线性调整率 | ±0.2% | ±0.2% | ±0.2% | |||
| 负载调整率 | ±0.5% | ±0.5% | ±0.5% | |||
| 启动、上升、保持时间 | 1000ms、50ms、15ms/230VAC 2000ms、50ms、10ms/115VAC（满载时） | |||||
| 输入 | 电压范围 | 90~264VAC,127~370VDC | ||||
| 频率范围 | 47~63赫兹 | |||||
| 功率因数 | PF>0.95/230VAC | |||||
| 效率 | 0.87 | 0.88 | 0.89 | |||
| 交流电 | 4. 卡/115VAC 2. 卡/230VAC | |||||
| 浪涌电流 | 20A/115VAC 40A/230VAC | |||||
| 漏电流 | <2.0mA/240VAC | |||||
| 保护 | 超班 | 额定输出功率：105%~130% 启动过载保护 | ||||
| 保护类型：打嗝模式，故障排除后自动恢复 | ||||||
| 过电压 | 额定输出电压115%-120% 启动过压保护 | |||||
| 保护类型：切断输出，故障排除后自动恢复 | ||||||
| 过温 | 95℃±10℃（RTH3磁芯旁检测） | |||||
| 保护类型：切断输出，温度正常后自动恢复 | ||||||
| 安全 | 风扇控制（典型） | RTH2≥50℃±10℃ 风扇开启； RTH2≤40℃±10℃ 风扇关闭 | ||||
| 工作温度、湿度 | -30~+70°C(请参考“降额曲线”) | |||||
| 储存温度及湿度 | 20%～90%RH，无凝结 | |||||
| 温度系数 | -40℃～+85℃； 10%-95% RH 非凝结 | |||||
| 抗振性 | 10 ~ 500Hz, 3G 10min./1 周期, 周期 60min, 各轴 | |||||
| 合身标准 | 耐电压 | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||
| 绝缘阻抗 | I/P-O/P、I/P-FG、O/P-FG：100M 欧姆/500VDC/25°C/70%RH | |||||
| 安全标准 | 符合 UL 62368-1、TUV EN 62368-1、KC 62368-1 | |||||
| 电磁兼容发射 | 符合 EN 55032(CISPR22)B 级、GB9254 B 级、EN 61000-3-2,3 | |||||
| EMC 抗扰度 | 符合 EN 61000-4-2,3,4,5,6,8,11,EN 55024,EN 61000-6-1 | |||||
| 其他 | 平均无故障时间 | 至少 1460K 小时MIL-HDBK-217F(25°C) | ||||
| 方面 | 215*115*30毫米（长*宽*高） | |||||
| 重量/包装 | 0.9公斤/24个/21.6公斤/0.027立方米/0.96立方英尺 | |||||
| 笔记 | 1. 未特别提及的所有参数均在 230VAC 输入、额定负载、环境温度 25°C 下测量。 2. 纹波和噪声是在 20MHz 带宽下使用 12″ 双绞线（端接 0.1μ 和 47μ 并联电容器）测量的。 3. 容差：包括设置容差、线路调整率和负载调整率。 4. 线路调整率是在额定负载下从低压线路到高压线路测量的。 5. 负载调整率是在 0% 至 100% 额定负载范围内测量的。 6. 工作海拔大于2000m(6500ft)时，环境温度需降额5℃/1000m。 7. 电源被视为将安装到最终设备中的组件，最终设备必须重新确认其仍然符合 EMC 指令，以指导如何执行这些 EMC 测试。 | |||||
尺寸图
框图
