- 国际通用交流电压输入
- 可承受300VAC浪涌输入5秒
- 体积小（1U低壳），重量轻
- 保护功能：短路/过载
- 风冷
- 低空载功率（<1W）
- 可在海拔2000米处运行（注6）
- 带开机显示（LED）
- 100%满载燃烧测试
- 高效率、长寿命、高可靠性
- LED电源指示灯
- 3年质量保证

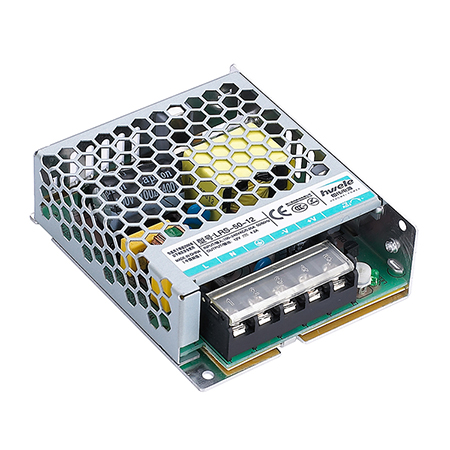

LRS-50W系列是一款50W单输出封闭式电源，采用30mm薄型设计，提供100至240VAC全系列交流输入，全系列提供5V、12V、15V、24V、36V和48V输出。
特征 ：国际通用交流电压输入
可承受300VAC浪涌输入5秒
体积小（1U低壳），重量轻
保护功能：短路/过载
风冷
低空载功率（<1W）
可在海拔2000米处运行（注6）
带开机显示（LED）
100%满载燃烧测试
高效率、长寿命、高可靠性
LED电源指示灯
3年质量保证
应用：工业自动化机械
工业控制系统
机电设备
电子仪器、设备和装置
规格
| 模型 | LRS-50-5 | LRS-50-12 | LRS-50-15 | LRS-50-24 | LRS-50-36 | LRS-50-48 | |
| 输出 | 直流电压 | 5V | 12V | 15V | 24V | 同情 | 48V |
| 额定电流 | 10A | 4. 是的 | 查查 | AA | 1.45A | 1.1A | |
| 电流范围 | 0~10A | 0~4即 | 0~h.CHA | 0~A.A | 0~1.45A | 0~1.1A | |
| 额定功率 | 50W | 50.4W | 51W | 52.8W | 52.或 | 52.8W | |
| 纹波&噪声 | 100mVp-p | 150mVp-p | 200mVp-p | 300mVp-p | 400mVp-p | 500mVp-p | |
| 可调范围 直流电压 |
±10% | ±10% | ±10% | ±10% | ±10% | ±10% | |
| 电压优良 | ±3% | ±2% | ±1% | ±1% | ±1% | ±1% | |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±2% | ±1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 启动、上升、保持时间 | 800ms、30ms、30ms/230VAC(满载时) | ||||||
| 输入 | 输入电压范围 | 100~240VAC,47~63Hz,141~339VDC | |||||
| 交流输入电压 | 0.95A/115VAC 0.56A/230VAC | ||||||
| 效率 | 0.83 | 0.87 | 0.87 | 0.88 | 0.89 | 0.9 | |
| 浪涌电流 | 冷启动电流45A/230VAC | ||||||
| 漏电流 | <0.75mA/240VAC | ||||||
| 保护 | 过载 | 额定输出功率的 110% 至 150% 时启动过载保护 | |||||
| 保护模式：隔离模式下，断电后可自动恢复正常输出 异常情况被消除 |
|||||||
| 环境 | 工作温度、湿度 | -20℃~+60℃，20%~90%RH | |||||
| 储存温度及湿度 | -40℃~+85℃，10%~95%RH 无凝结 | ||||||
| 承受振动 | 10~500Hz，3G 10分钟/1个周期，持续时间60分钟，每个轴 | ||||||
| 安全 | 耐电压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||
| 隔离电阻 | I/P-O/P、I/P-FG、O/P-FG：100M 欧姆/500VDC/25°C/70%RH | ||||||
| 合身标准 | 安全标准 | 符合 UL 60950-1、IEC/EN 62368 | |||||
| 电磁兼容发射 | 符合 EN 55032(CISPR 22)B 类、IEC/EN 61000-3-2、A 类 | ||||||
| EMC 抗扰度 | 符合IEC/EN55035、IEC/EN61000-6-2、IEC/EN61000-4-2、3,4、5,6、8 | ||||||
| 其他的 | 方面 | 99*82*30mm（长*宽*高） | |||||
| 重量/包装 | 0.21公斤/60个/13.7公斤/0.029立方米/1.04立方英尺 | ||||||
| 笔记 | 1. 除另有说明外，所有参数均在 230VAC 输入电压、额定负载和 25°C 条件下测量。 2、纹波和噪声电压是在20MHz带宽示波器上测量的，12英寸双绞线端，电容为0.1μ和47μ。 3、精度：电压设定误差、线性调整率、负载调整率。 4、线性调整率测量方法：在额定负载下，从低电压到高电压测试。 5、负载调整率测量方法：0%～100%额定负载。 6. 当工作海拔高于 2000 m（6500ft）时，按 5°C/1000 m 调整工作环境。 7、电源应视为系统中部件的一部分，应与终端设备一起确认电磁兼容性。 | ||||||

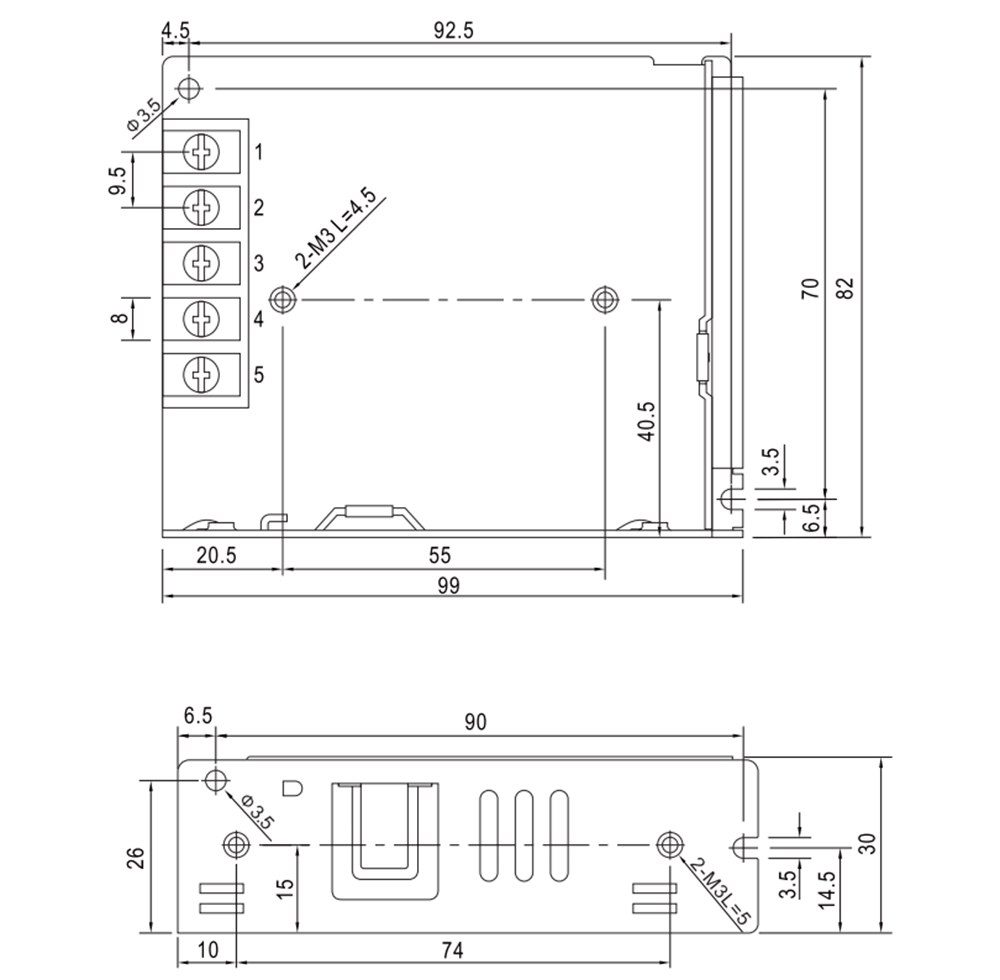

尺寸图

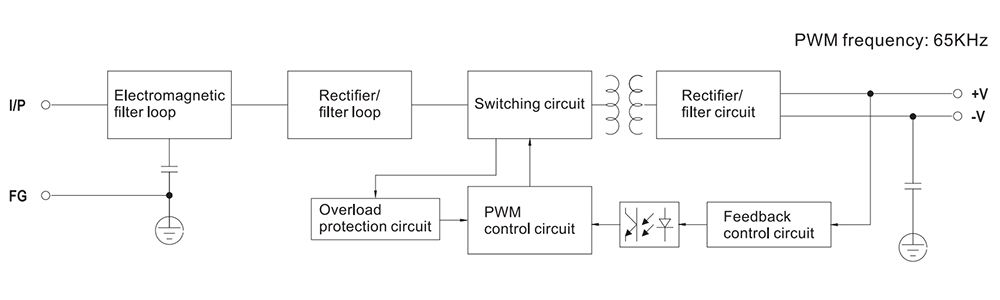

框图
